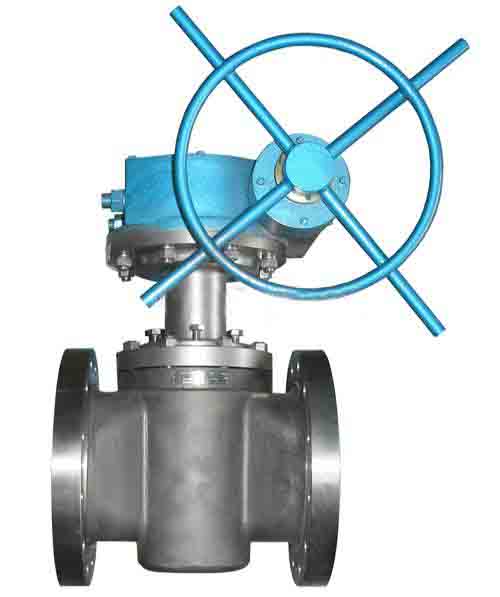

软密封哈氏合金旋塞阀

软密封哈氏合金旋塞阀特点与性能

1.软密封哈氏合金旋塞阀阀体进出口端窗口设计为双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在逐渐变化，直至到达全开或全开位置时，产生足够的密封比压，密封副达到零泄漏。
2.软密封哈氏合金旋塞阀双沟槽密封环，既可以使软密封衬套，稳固的在阀体内不产生迁移，也可吸收由于温差变化引起衬套产生的微量变形，同时衬套与旋塞之间产生有力的挤压作用，以提高了密封面的使用寿命。
3.软密封哈氏合金旋塞阀塞轴上部采用一个独特的PTFE（或增强PTFE）膜片和楔形垫与调节垫片组合，既可调整密封面的密封比压，使塞子转动灵活，又可能保证进出口端和中法兰连接端的密封。
4.软密封哈氏合金旋塞阀PTFE密封衬套，可根据使用温度和工作介质采用不同的填充物，润滑好、寿命长。
5.阀体中腔进、出口金属唇边在旋塞转动时，有刮扫作用，同时阀门没有空腔给介质积聚，特别适合粘稠、易结垢、结晶工况。

规格参数

压力等级： PN1.0-10.0MPa　 CLASS150-600Lb
公称通径： DN15-DN300 1/21/2"-12"-121/2"-12"
驱动方式：手动、蜗轮、气动、电动
相对应的型号： X43F-10H.C、X43F- 16H.C、X43W-25H.C、X43W-40H.C、X43W-64H.C、X43W-100H.C、X43F-150LB(H.C)、X43F- 300LB(H.C)、X43F-600LB(H.C)、X343F-10H.C、X343F-16H.C、X343W-25H.C、X343W- 40H.C、X343W-64H.C、X343W-100H.C、X343F-150LB(H.C)、X343F-300LB(H.C)、X343F- 600LB(H.C)、X43F-10H.B、X43F-16H.B、X43W-25H.B、X43W-40H.B、X43W-64H.B、X43W- 100H.B、X43F-150LB(H.B)、X43F-300LB(H.B)、X43F-600LB(H.B)、X343F-10H.B、 X343F-16H.B、X343W-25H.B、X343W-40H.B、X343W-64H.B、X343W-100H.B、X343F- 150LB(H.B)、X343F-300LB(H.B)、X343F-600LB(H.B)
适用介质：醋酸、醋酐、醋酸酐等强腐蚀性介质。

技术规范

设计标准：GB/T12240、API599
结构长度：GB/T12221、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API598

主体材料

阀体、旋塞：Hastelloy C276(CW-6M)、Hastelloy C(CW-12M、CW-7N)、Hastelloy B(N-12MV、N-7M)、Hastelloy G30
密封衬套：PTFE、RPTFE、PPL
