Q45F 型 PN16~PN40 T形三通球阀
作者：admin 来源： 日期：2014-7-2 21:42:40 人气：
标签：
Q45F 型 PN16~PN40 T形三通球阀有T形和L形。T形能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L形只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
【产品特点】
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。
2、三通球芯分T形和L形，使用寿命长，流通能力大，阻力小。
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
【性能参数】
型号
|
Q45F-16C
|
Q45F-25C
|
Q45F-40C
|
Q45F-16P
|
Q45F-25P
|
Q45F-40P
|
|
工作压力（℃）
|
1.6
|
2.5
|
4.0
|
1.6
|
2.5
|
4.0
|
|
适用温度（℃）
|
≤150
|
||||||
适用介质
|
水、蒸汽、油品等
|
弱腐蚀性介质
|
|||||
材料
|
阀体
|
碳素钢铸件
|
铬镍钛不锈钢铸件
|
||||
球体、阀杆
|
2Cr13
|
铬镍钛不锈钢
|
|||||
密封圈
|
增强聚四氟乙烯
|
||||||
填料
|
聚四氟乙烯
|
||||||

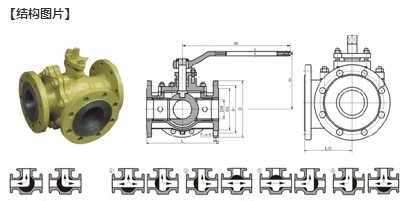

主要外形和连接尺寸
| 公称通径 | 主要外形尺寸和连接尺寸 | |||||||
| L | D | D1 | D2 | b | Z-d | H | W | |
| Q44F-16C Q44F-16P Q644F-16C Q644F-16P Q944F-16C Q944F-16P Q45F-16C Q45F-16P Q645F-16C Q645F-16P Q945F-16C Q945F-16P | ||||||||
| 15 | 108 | 95 | 65 | 45 | 14 | 414 | 95 | 140 |
| 20 | 117 | 105 | 75 | 55 | 14 | 414 | 105 | 160 |
| 25 | 127 | 115 | 85 | 65 | 14 | 414 | 113 | 180 |
| 32 | 140 | 135 | 100 | 78 | 16 | 418 | 135 | 250 |
| 40 | 165 | 145 | 110 | 85 | 16 | 418 | 142 | 300 |
| 50 | 178 | 160 | 125 | 100 | 16 | 418 | 154 | 350 |
| 65 | 191 | 180 | 145 | 120 | 18 | 418 | 175 | 350 |
| 80 | 203 | 195 | 160 | 135 | 20 | 818 | 190 | 400 |
| 100 | 229 | 215 | 180 | 155 | 20 | 818 | 225 | 500 |
| 125 | 356 | 245 | 210 | 185 | 22 | 818 | 245 | 600 |
| 150 | 394 | 280 | 240 | 210 | 24 | 823 | 265 | 800 |
| 200 | 457 | 335 | 295 | 265 | 26 | 1223 | 305 | 800 |
| 250 | 533 | 405 | 355 | 320 | 30 | 1225 | 370 | 1300 |
