Q341F、Q341Y 型 PN16~PN40 蜗杆传动球阀

作者：admin 来源： 日期：2014-7-2 21:53:44 人气： 标签：
Q341F、Q341Y 型 PN16~PN40 蜗杆传动球阀

Q341F、Q341Y 型 PN16~PN40 蜗杆传动球阀：蜗杆传动、法兰连接、浮动球直通式结构形式，阀座密封面材料为PTFE、增强 PTFE塑料（Q341F）、金属堆焊钴基（Q341Y），公称压力 PN16~PN40，阀体材料为WCB、CF8、CF8M的球阀。

产品性能参数

Q341F、Q341Y 型 PN16~PN40 蜗杆传动球阀主要性能参数
型号 PN 工作压力 /MPa 适用温度 /℃ 适用介质
Q341F-16C 16 1.6 ≤180 水、气、油
Q341F-25 25 2.5
Q341F-40 40 4.0
Q341Y-16C 16 1.6 ≤425 水、气、油含颗粒介质
Q341Y-25 25 2.5
Q341Y-40 40 4.0
Q341F-16P 16 1.6 ≤180 硝酸类
Q341F-25P 25 2.5
Q341F-40P 40 4.0
Q341Y-16P 16 1.6 ≤450 水、气、油含颗粒介质
Q341Y-25P 25 2.5
Q341Y-40P 40 4.0
Q341F-16R 16 1.6 ≤180 硝酸类
Q341F-25R 25 2.5
Q341F-40R 40 4.0
Q341Y-16R 16 1.6 ≤450 水、气、油含颗粒介质
Q341Y-25R 25 2.5
Q341Y-40R 40 4.0

产品零部件材料

Q341F、Q341Y 型 PN16~PN40 蜗杆传动球阀零部件材料
型号 材料
阀体 阀杆 密封面 填料
Q341F-16C WCB 2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti		 PTFE、增强 PTFE PTFE
Q341F-25
Q341F-40
Q341Y-16C 金属堆焊钴基 柔性石墨
Q341Y-25
Q341Y-40
Q341F-16P CF8 304 PTFE、增强 PTFE PTFE
Q341F-25P
Q341F-40P
Q341Y-16P 金属堆焊钴基 柔性石墨
Q341Y-25P
Q341Y-40P
Q341F-16R CF8M 316 PTFE、增强 PTFE PTFE
Q341F-25R
Q341F-40R
Q341Y-16R 金属堆焊钴基 柔性石墨
Q341Y-25R
Q341Y-40R

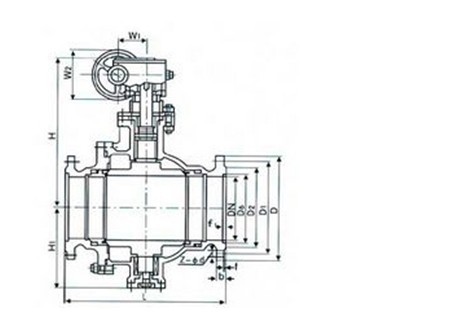

产品外形及结构尺寸

Q341F、Q341Y 型 PN16 蜗杆传动球阀主要外形及结构尺寸（mm）
DN L D H 重量/kg
125 320 245 542 110
150 360 280 572 130
200 457 335 638 200
250 533 405 828 245
300 610 460 948 500

Q341F、Q341Y 型 PN25 蜗杆传动球阀主要外形及结构尺寸（mm）
DN L D H 重量/kg
100 305 230 528 90
125 381 270 547 130
150 403 300 592 170
200 419 360 791 250
250 568 425 926 385
300 648 485 948 625

Q341F、Q341Y 型 PN40 蜗杆传动球阀主要外形及结构尺寸（mm）
DN L D H 重量/kg
100 305 230 528 95
125 381 270 547 135
150 403 300 592 175
200 419 375 791 265
250 568 445 926 524
300 648 510 948 665
