D341F4-10 型蜗杆传动衬氟蝶阀
您当前的位置：网站首页 > 产品系列 > 通用阀门 > 蝶阀

D341F4-10 型蜗杆传动衬氟蝶阀

作者：admin 来源： 日期：2014-7-2 22:32:08 人气： 标签：
D341F4-10 型蜗杆传动衬氟蝶阀
D341F4-10 型蜗杆传动衬氟蝶阀适用于各种不同类型工业管道中液体和气体（包括蒸汽）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

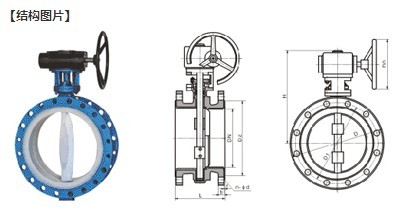

主要外形和连接尺寸

DN
（mm）

 NPS
(inch)

L

D

 D1 D2 F B N-?D W D0 H WT(kg)
PN0.6MPa
40 1 1/2 106 130 100 80 3 16 4-?14 160   140 10
50 2 108 140 110 90 3 16 4-?14 200   160 12
65 2 1/2 112 160 130 110 3 16 4-?14 250   160 13
80 3 114 185 150 125 3 18 4-?18 250   170 14
100 4 127 205 170 145 3 18 4-?18 300   180 16
125 5 140 235 200 175 3 20 8-?18 300   275 18
150 6 140 260 225 200 3 20 8-?18   200 295 38
200 8 152 315 280 255 3 22 8-?18   200 320 74
250 10 250 370 335 310 3 24 12-?18   240 385 105
300 12 270 435 375 362 4 24 12-?23   240 390 142
350 14 290 485 445 412 4 26 12-?23   240 460 179
400 16 310 535 495 462 4 28 16-?23   280 510 220
450 18 330 590 550 518 4 28 16-?23   280 540 268
500 20 350 640 600 568 4 30 16-?23   320 570 378
600 24 390 755 705 670 5 30 20-?25   320 660 608
700 28 430 860 810 775 5 32 24-?25   360 710 1050
800 32 470 975 920 880 5 34 24-?30   360 780 1320
900 36 510 1075 1020 980 5 36 24-?30   380 885 1795
1000 40 550 1175 1120 1080 5 36 28-?30   400 990
PN1.0MPa
40 1 1/2 106 145 110 85 3 18 4-?18 160   140 10
50 2 108 160 125 100 3 20 4-?18 200   160 12
65 2 1/2 112 180 145 120 3 20 4-?18 250   165 14
80 3 114 195 160 135 3 22 4-?18 250   170 16
100 4 127 215 180 155 3 22 8-?18 300   180 18
125 5 140 245 210 185 3 24 8-?18 300   275 20
150 6 140 280 240 210 3 24 8-?23   200 295 38
200 8 152 335 295 265 3 26 8-?23   200 320 74
250 10 250 390 350 320 3 28 12-?23   240 385 105
300 12 270 440 400 368 4 28 12-?23   240 390 142
350 14 290 500 460 428 4 30 16-?23   240 460 179
400 16 310 565 515 482 4 32 16-?25   280 510 220
450 18 330 615 565 532 4 32 20-?25   280 540 268
500 20 350 380 620 585 4 34 20-?25   320 570 378
600 24 390 780 725 685 5 36 20-?30   320 660 608
700 28 430 895 840 800 5 40 20-?30   360 710 1050
800 32 470 1010 950 905 5 44 24-?34   360 780 1320
900 36 510 1110 1050 1005 5 46 28-?34   380 885 1795
1000 40 550 1220 1160 1115 5 50 28-?34   400 990 1900
