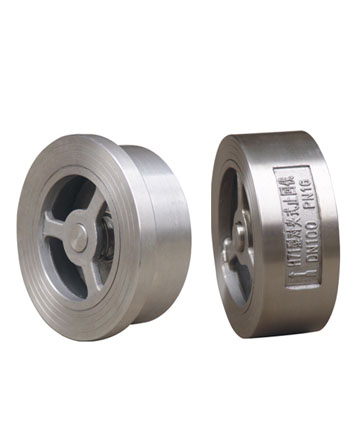

对夹式止回阀
作者：admin 来源： 日期：2014-7-2 16:15:23 人气：
标签：
产品性能与特点
蝶形对夹式钛止回阀的原材料钛和氧有很好的亲和力，极易与氧反应而在其表面生成一层坚固而致密的钝性氧化薄膜。在许多苛刻腐蚀工况介质中，这层氧化薄膜十分稳定，较难溶解，即使遭到破坏，只要有充足的氧，也能自行修复而很快重新生成。蝶形对夹式钛止回阀是根据美国马克国际控制公司提供的中线型蝶式止回阀资料。目前在国内这种产品系属节能型新产品。它止回性好、安全、可靠、流阻小，上海银鲨生产的蝶形对夹式钛止回阀主要适用于化工、食品、医药、轻纺、造纸及能源等系统作为单向阀使用。
蝶形对夹式钛止回阀特点：
（1）体积小、重量轻、结构紧凑、维修方便。
（2）阀板采用对偶板上加两个扭力弹簧的设计，可使阀板自行速闭。
（3）因速闭作用，可防止介质倒流，消除水锤作用强。
（4）阀体结构长度尺寸小、刚性好，安装方便。
（5）达到完全密封，水压试验泄漏量为零。
规格参数
压力等级： PN1.0-10.0MPa CLASS150-600Lb
公称通径： DN20-DN500 1/2"-20"
相对应的型号： H76W-10A、H76W-16A、H76W-25A、 H46W-10A、H46W-16A、H46W-25A、H76W-10Ti、H76W-16Ti、H76W-25Ti、H46W-10Ti、H46W- 16Ti、H46W-25Ti、H46W-150LB(A)、H76W-300LB(A)、H76W-600LB(A)
适用介质：氧化性腐蚀介质。
技术规范
设计标准：JB/T8737、API594
结构长度：GB/T15188.2、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API598
主体材料
阀体：TA1、TA2、TA10、Gr2、Gr3
阀瓣：TA1、TA2、TA10、Gr2、Gr3
弹簧：TC4、Gr5
