PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）
作者：admin 来源： 日期：2014-7-2 22:56:09 人气：
标签：
PZ673H、PZ673F、PZ673Y 气动刀型闸阀（刀闸阀）：气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ673H-10C~16C）、不锈钢（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的闸阀。
PZ673H、PZ673F、PZ673Y 气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 DN50~DN800，工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。
PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）主要性能参数| 型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|---|
| PZ673H-10C~16C |
10~16 |
1.0~1.6 |
≤ 100 |
纸浆、污水、煤浆、灰渣水泥混合物 |
| PZ673F-10P~16P |
| PZ673Y-10P~16P |
PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）零部件材料| 型号 |
材料 |
|---|
| 阀体 |
阀杆 |
密封面 |
填料 |
|---|
| PZ673H-10C~16C |
WCB |
2Cr13 |
硬质合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨环 |
| PZ673F-10P~16P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
| PZ673Y-10P~16P |
CF8 (304) |
0Cr18Ni9 (304) |

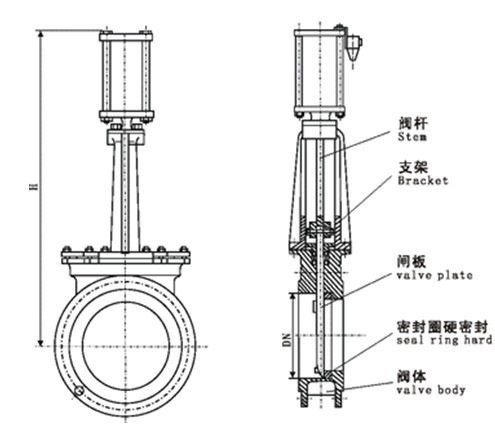

PZ673H、PZ673F、PZ673Y (PN10) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm)| DN |
L |
D |
D1 |
D2 |
H |
z×M |
|---|
| 50 |
43 |
160 |
125 |
100 |
285 |
4×M16 |
| 65 |
46 |
180 |
145 |
120 |
298 |
4×M16 |
| 80 |
46 |
195 |
160 |
135 |
315 |
4×M16 |
| 100 |
52 |
215 |
180 |
155 |
365 |
8×M16 |
| 125 |
56 |
245 |
210 |
185 |
400 |
8×M16 |
| 150 |
56 |
280 |
240 |
210 |
475 |
8×M20 |
| 200 |
60 |
335 |
295 |
265 |
540 |
8×M20 |
| 250 |
68 |
390 |
350 |
320 |
630 |
12×M20 |
| 300 |
78 |
440 |
400 |
368 |
780 |
12×M20 |
| 350 |
78 |
500 |
460 |
428 |
885 |
16×M20 |
| 400 |
102 |
565 |
515 |
482 |
990 |
16×M22 |
| 450 |
114 |
615 |
565 |
532 |
1100 |
20×M22 |
| 500 |
127 |
670 |
620 |
585 |
1200 |
20×M22 |
| 600 |
154 |
780 |
725 |
685 |
1450 |
20×M27 |
| 800 |
190 |
1010 |
950 |
898 |
2000 |
24×M30 |
PZ673H、PZ673F、PZ673Y (PN16) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm)| DN |
L |
D |
D1 |
D2 |
H |
z×M |
|---|
| 50 |
43 |
160 |
125 |
99 |
285 |
4×M16 |
| 65 |
46 |
185 |
145 |
120 |
295 |
4×M16 |
| 80 |
46 |
200 |
160 |
135 |
315 |
8×M16 |
| 100 |
52 |
220 |
180 |
155 |
365 |
8×M16 |
| 125 |
56 |
250 |
210 |
185 |
400 |
8×M16 |
| 150 |
56 |
285 |
240 |
210 |
475 |
8×M20 |
| 200 |
60 |
340 |
295 |
265 |
540 |
12×M20 |
| 250 |
68 |
405 |
355 |
310 |
630 |
12×M22 |
| 300 |
78 |
460 |
410 |
375 |
780 |
12×M22 |
| 350 |
78 |
520 |
470 |
435 |
885 |
16×M22 |
| 400 |
102 |
580 |
525 |
485 |
990 |
16×M27 |
| 450 |
114 |
640 |
858 |
545 |
1100 |
20×M27 |
| 500 |
127 |
715 |
650 |
609 |
1200 |
20×M30 |
| 600 |
154 |
840 |
770 |
720 |
1450 |
20×M36 |
| 800 |
190 |
1025 |
950 |
898 |
2000 |
24×M36 |
