J41W 型 PN16~PN160 钢制截止阀
您当前的位置：网站首页 > 产品系列 > 通用阀门 > 截止阀

J41W 型 PN16~PN160 钢制截止阀

作者：admin 来源： 日期：2014-7-2 22:58:40 人气： 标签：
J41W 型 PN16~PN160 钢制截止阀

J41W 型 PN16~PN160 钢制截止阀：手动、法兰连接、直通式、阀座密封面材料为 0Cr18Ni9 系不锈钢（J41W-16P~160P）、0Cr17Ni12Mo2 系不锈钢（J41W-16R~160R）、1Cr5Mo 铬钼钢（J41W-16I~160I），公称压力 PN16~PN160，阀体材料为 0Cr18Ni9 系不锈钢（J41W-16P~160P）、0Cr17Ni12Mo2 系不锈钢（J41W-16R~160R）、1Cr5Mo 铬钼钢（J41W-16I~160I）的截止阀。

【产品性能参数】



J41W 型 PN16~PN160 钢制截止阀主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
J41W-16P~160P 16~160 1.6~16.0 ≤150 弱腐蚀性介质
J41W-16R~160R 腐蚀性介质
J41W-16I~160I ≤550 油品、蒸汽



【产品零部件材料】



J41W 型 PN16~PN160 钢制截止阀零部件材料
型号 材料
阀体、阀盖 阀杆 密封面 填料
J41W-16P~160P 铬镍钼钛不锈钢 铬镍钼钛不锈钢 本体材料 石棉、石墨、柔性石墨、聚四氟乙烯
J41W-16R~160R 铬镍钼钛不锈钢 铬镍钼钛不锈钢
J41W-16I~160I 铬钼合金钢 铬钼合金钢

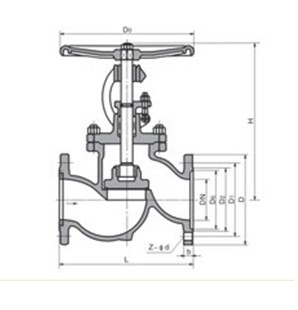

【J41W 型 PN16 钢制截止阀产品外形及结构尺寸】



J41W 型 PN16 钢制截止阀外形及结构尺寸 (mm)
DN L D D1 D2 b z×ød H D0 重量/KG
10 130 90 60 40 14 4×ø14 198 120 5
15 130 95 65 45 14 4×ø14 200 120 5.5
20 150 105 75 55 14 4×ø14 243 140 7.3
25 160 115 85 65 14 4×ø14 253 160 8
32 180 135 100 78 15 4×ø18 280 160 12
40 200 145 110 85 16 4×ø18 312 200 16
50 230 160 125 100 16 4×ø18 321 200 16
65 290 180 145 120 18 4×ø18 325 240 22
80 310 195 160 135 20 4×ø18 355 240 31
100 350 215 180 155 20 4×ø18 415 280 45
125 400 245 210 185 22 4×ø18 460 320 80
150 480 280 240 210 24 8×ø23 510 360 97
200 600 335 295 265 26 12×ø23 590 360 169



【J41W 型 PN25 钢制截止阀产品外形及结构尺寸】



J41W 型 PN25 钢制截止阀外形及结构尺寸 (mm)
DN L D D1 D2 b z×ød H D0 重量/KG
10 130 90 60 40 16 4×ø14 198 120 4.9
15 130 95 65 45 16 4×ø14 233 120 5.5
20 150 105 75 55 16 4×ø14 275 140 7
25 160 115 85 65 16 4×ø14 285 160 7.5
32 180 135 100 78 18 4×ø18 302 180 8.5
40 200 145 110 85 18 4×ø18 355 200 12.5
50 230 160 125 100 20 4×ø18 362 240 16
65 290 180 145 120 22 8×ø18 325 280 25
80 310 195 160 135 22 8×ø18 369 280 30
100 350 230 190 165 24 8×ø23 370 300 35
125 400 270 220 188 28 8×ø18 558 400 89
150 480 300 250 218 30 8×ø23 611 400 98
200 600 360 310 278 34 12×ø25 721 400 170



【J41W 型 PN40 钢制截止阀产品外形及结构尺寸】



J41W 型 PN40 钢制截止阀外形及结构尺寸 (mm)
DN L D D1 D2 b z×ød H D0 重量/KG
10 130 90 60 40 16 4×ø14 198 120 4.5
15 130 95 65 45 16 4×ø14 233 120 5
20 150 105 75 55 16 4×ø14 275 140 7
25 160 115 85 65 16 4×ø14 285 160 9
32 180 135 100 78 18 4×ø18 302 160 12
40 200 145 110 85 18 4×ø18 355 200 17
50 230 160 125 100 20 4×ø18 373 240 24
65 290 180 145 120 22 8×ø18 408 280 33
80 310 195 160 135 22 8×ø18 436 320 44
100 350 230 190 160 24 8×ø23 480 360 60
125 400 270 220 188 28 8×ø25 558 400 89
150 480 300 250 218 30 8×ø25 611 400 130



【J41W 型 PN63 钢制截止阀产品外形及结构尺寸】



J41W 型 PN63 钢制截止阀外形及结构尺寸 (mm)
DN L D D1 D2 b z×ød H D0 重量/KG
15 170 105 75 55 18 4×ø14 148 100 5
20 190 125 90 68 20 4×ø18 150 100 6
25 210 135 100 78 22 4×ø18 175 120 8
32 230 150 110 82 24 4×ø23 200 140 11
40 260 165 125 95 24 4×ø23 231 160 14
50 300 175 135 105 26 4×ø23 262 180 18
65 340 200 160 130 28 8×ø23 450 320 48
80 380 210 170 140 30 8×ø23 485 360 56
100 430 250 200 168 30 8×ø25 537 400 75
150 550 340 280 240 38 8×ø34 646 450 175



【J41W 型 PN100 钢制截止阀产品外形及结构尺寸】



J41W 型 PN100 钢制截止阀外形及结构尺寸 (mm)
DN L D D1 D2 b z×ød H D0 重量/KG
10 170 100 70 50 20 4×ø14 - 100 5.7
15 170 105 75 55 20 4×ø14 195 120 10
20 190 125 90 68 22 4×ø18 228 120 13.5
25 210 135 100 78 24 4×ø18 250 160 14
32 230 150 110 82 24 4×ø23 326 200 14.3
40 260 165 125 95 26 4×ø23 359 240 29.5
50 300 195 145 112 28 4×ø25 414 280 48.5
65 340 220 170 138 32 8×ø25 434 320 65
80 380 230 180 148 34 8×ø25 547 400 92
100 430 265 210 172 38 8×ø30 621 450 107
125 500 310 250 210 42 8×ø34 - - -
150 550 350 290 250 46 12×ø34 840 - 310
200 650 430 360 312 54 12×ø41 925 - 590
250 775 500 430 382 60 12×ø41 1015 - 850
300 900 585 500 442 70 12×ø48 1200 - 1040



【J41W 型 PN160 钢制截止阀产品外形及结构尺寸】



J41W 型 PN160 钢制截止阀外形及结构尺寸 (mm)
DN L D D1 D2 b z×ød H D0 重量/KG
15 170 110 75 52 24 4×ø18 148 156 4.64
20 190 130 90 62 26 4×ø23 156 161 7.42
25 210 140 100 72 28 4×ø23 175 187 10.1
32 230 165 115 85 30 4×ø25 200 214 12.3
40 260 175 125 92 32 4×ø27 231 252 15.2
50 300 215 165 132 36 8×ø25 262 291 29.7
