J41 国标截止阀
作者：admin 来源： 日期：2014-7-2 23:05:22 人气：
标签：
J41H、J41Y、J41W 国标截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。
【产品特点】
1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长
【执行标准】
设计规范：GB/T 12235
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：JB/T 9002
产品标识：GB/T 12220
供货规范：JB/T 7928
【性能参数】
型号
|
J41H-16C～160C
|
J41Y-16C～160C
|
J41W-16P～160P
|
|
工作压力（MPa）
|
1.6～16.0
|
|||
适用温度（℃）
|
≤425
|
≤150
|
||
适用介质
|
水、蒸汽、油品
|
弱腐蚀性介质
|
||
材料
|
阀体、阀盖
|
碳素钢
|
铬镍钛不锈钢
|
|
阀杆
|
铬不锈钢
|
铬镍钛不锈钢
|
||
密封面
|
堆焊铁基合金
|
堆焊硬基合金
|
本体材料
|
|
填料
|
石棉石墨、柔性石墨、聚四氟乙烯
|
|||

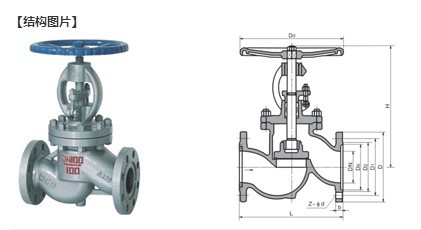

主要外形和连接尺寸
| 2.5MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
| 10 | 130 | 90 | 60 | 40 | 16 | 4-Φ14 | 198 | 120 | |
| 15 | 130 | 95 | 65 | 45 | 16 | 4-Φ14 | 218 | 120 | |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-Φ14 | 258 | 140 | |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-Φ14 | 275 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-Φ18 | 280 | 160 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-Φ18 | 330 | 180 | |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 350 | 200 | |
| 65 | 290 | 180 | 145 | 125 | 22 | 8-Φ18 | 400 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 355 | 280 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 415 | 320 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 460 | 360 | |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 510 | 450 | |
| 200 | 600 | 360 | 310 | 278 | 34 | 12-Φ25 | 710 | 500 | |
| 250 | 622 | 425 | 370 | 332 | 36 | 12-Φ30 | 786 | 550 | |
| 300 | 698 | 485 | 430 | 390 | 40 | 16-Φ30 | 925 | 600 |
